普通蝸輪蝸桿的規格及尺寸怎么來計算？
2024-08-09 14:43:59
admin

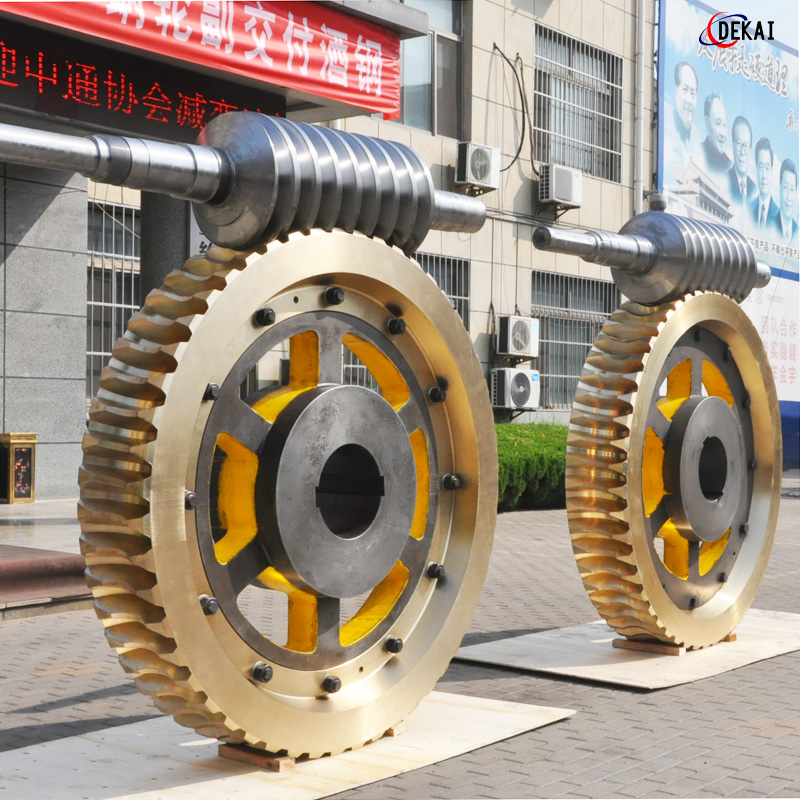

蝸桿傳動，已知模數m=4，蝸桿頭數z1=1，蝸輪齒數z2=50,，特性系數q=10。求傳動中心距a=?
0時: 中心距a= （+蝸輪）特性系數q*m+蝸輪齒數Z2*模數m）/2=（10*4+50*4）/2=120
特性系數:蝸桿的與模數的比值稱為蝸桿特性系數。
加工蝸輪時，因?yàn)槭侵睆胶托螤钆c蝸桿相同的滾刀來切制，由上式可看出，在同一下由于Z1和入0的變化，將有很多不同的蝸桿直徑，也就是說需要配備很多加工蝸輪的滾刀。為了減少滾刀的數目，便于刀具標準化，不但要規定標準模數，同時還必須規定對應于一定模數的Z1/tg入0值, 這個值用q表示，稱之為蝸桿特性系數。
