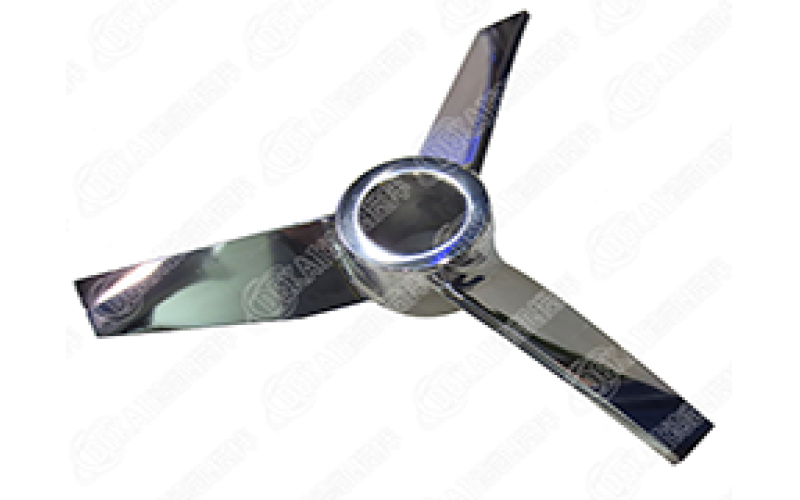

三窄葉旋槳式攪拌器
三葉片攪拌器是有內徑d和外徑為dBT的軸套上三個平葉片而構成的，葉片和攪拌器的旋轉平面成24°角。攪拌器葉片的寬度b取為0.2dM。在化工機械制造實踐中，采用等螺距螺旋槳式攪拌器，它的葉片可以是鑄造機翼斷面，也可以用等厚金屬材料焊接的。
- 型號： ZHX；ZCX；ZWX；
三窄葉整體旋槳式ZHX； 三窄葉可拆旋槳式ZCX； 三窄葉穩定環旋槳式ZWX；
三窄葉旋槳式攪拌器也是常用的旋槳式攪拌器，性能，應用都相似，相對于寬葉旋槳式，它的排出流量小些，常用介質粘度范圍μ﹤10000cP，常用轉速n=60~500rpm，常用尺寸：DJ/D=0.2~0.5，B/DJ=0.2，常用左旋，可制成右旋。攪拌器在攪拌罐中的作用是把它從攪拌罐動力元件獲得目的機械能傳遞給被攪拌的介質。三葉片攪拌器是有內徑d和外徑為dBT的軸套上三個平葉片而構成的，葉片和攪拌器的旋轉平面成24°角。攪拌器葉片的寬度b取為0.2dM。在化工機械制造實踐中，采用等螺距螺旋槳式攪拌器，它的葉片可以是鑄造機翼斷面，也可以用等厚金屬材料焊接的。
